事业介绍 功能性导电膏事业

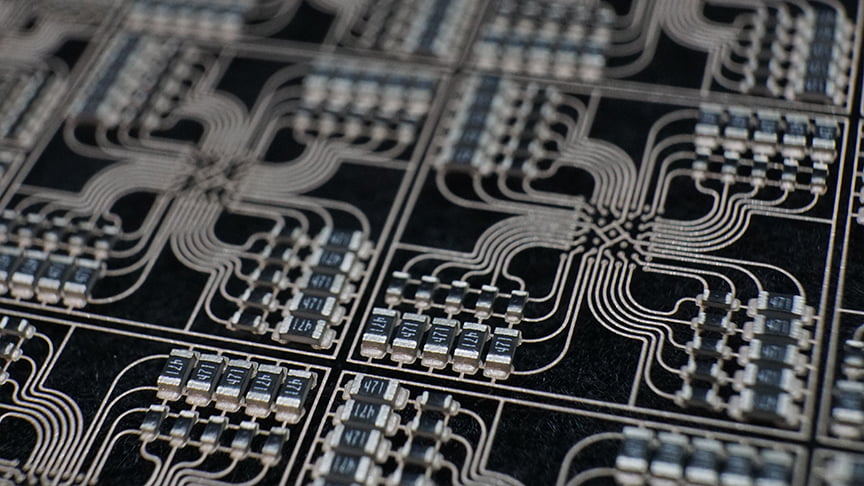

通过金属与树脂的调配技术制成的功能性浆料
支持电子学的进化。

以家用电子设备为首,拓自达的功能性浆料被广泛应用于持续高性能化的移动设备,以及要求高可靠性的汽车、飞机等的电子设备中。
包括半导体层压及提升基板高散热性在内,功能性浆料作为支持电子学发展的功能性材料正在不断进化。


开发丰富多彩的浆料应对各种需求

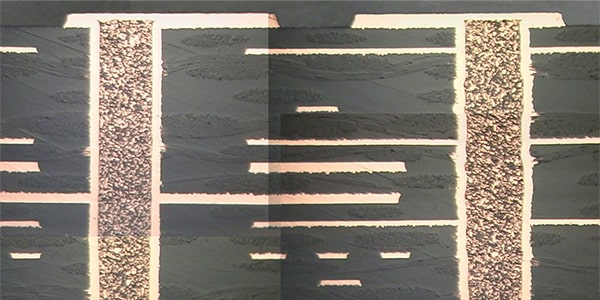

  • 填孔用导电膏(金属熔融型)

    填孔用导电膏(金属熔融型)

    拥有高可靠性的金属熔融型导电膏。本导电膏将低熔点金属粉及高熔点金属粉与树脂混合在一起,并通过加热使其形成合金,从而实现耐振动与耐热的高可靠性导电膏。并广泛应用于半导体及车载业界。

  • 填孔用导电膏(粉体接触热硬化型)

    填孔用导电膏(粉体接触热硬化型)

    将表面处理过的金属粉与树脂混合后,通过加热后的金属粉体来直接做接触导通及散热。因未含溶剂,加热硬化后并不会因为溶剂挥发后所造成的空洞及其他的风险,因此长年来一直稳定的应用于民生及车载用途相關產品。

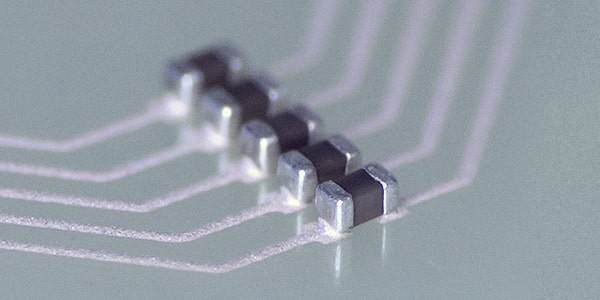

  • 打件用导电膏

    打件用导电膏

    可应用于3D元件封装的功能性导电膏,可替代焊锡。可在低温下硬化,故可应用在塑料等低耐热低成本等基材。且在下一段高温流程中,不会像锡膏一样发生再熔融的问题,此导电膏可让3D封装设计上变得更自由也更容易。

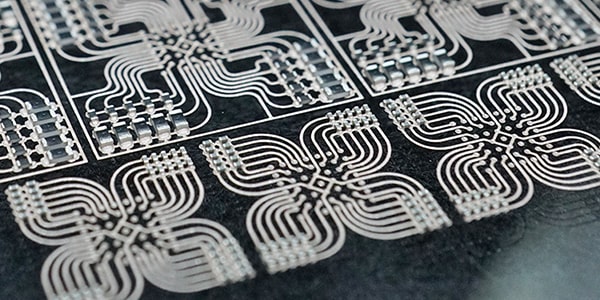

  • 印刷线路、PAD用导电膏

    印刷线路、PAD用导电膏

    本导电膏可在低温下热硬化,故可良好附着于塑料等低耐热基材及高速传输用基材。可经丝网印刷处理,形成高密度线路。亦可应用在半导体封装上, 以印刷线路方式来制作天线。
