运用了OCT知识的干涉仪模组装配技术 OCT(Optical Coherence Tomography:光学相干断层成像仪)是指利用光的干涉性,将检测物的断层结构进行可视化的技术。由于可通过照射近红外线在不入侵、不接触的情况下进行拍摄,因此被大量应用于医疗领域中,特别是在眼科领域已成为了不可或缺的诊断设备。此外,OCT的应用范围并不局限于眼科、心血管内科、皮肤科、消化科等医疗用途,目前还在积极开展研发及产品化,以期应用于再生医学等生物领域,以及激光熔接监控等工业领域。

对OCT设备的开发、产品化感兴趣的厂商,请联系本公司 构建OCT需要应用光学设计、电气设计、机械设计、光纤干涉仪的设计及制作技术、软件设计(数据处理技术、图像绘制及显示)等多方面的技术。因此,从零开始构建OCT,需要大量时间、费用以及劳力。本公司活用在OCT领域长年积累的技术与知识,携手在OCT领域拥有实绩的本公司合作企业,共同为OCT设备的开发、产品化提供帮助。
此外,目前正在批量生产OCT设备的厂家,如遇到问题或想达到降低成本,亦或降低成本面临困难,请务必联系本公司。我们将以至今积累的经验知识,为您提供解决方案。

产品详细信息

特点

1.运用了OCT知识的装配技术

我们拥有大量可在OCT使用的840、1050、1310、1550、1700nm频带使用的光纤组件,并将它们组合在一起,提供适合客户OCT系统的光纤干涉仪模组。
此外,我们还可提供包括SLD光源及光谱仪等的检测器在内的OCT单元。

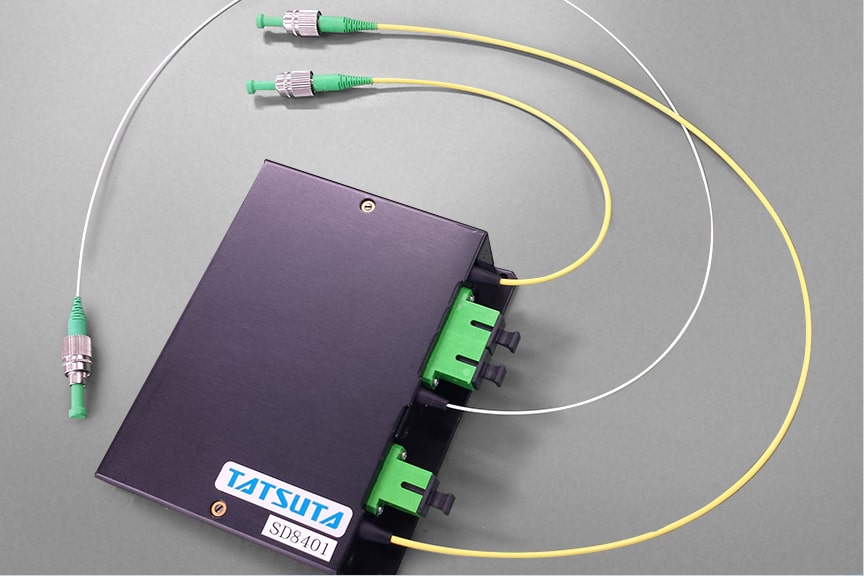

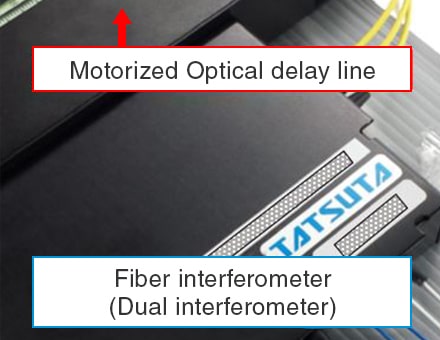

High-end SS-OCT module

High-end SS-OCT module

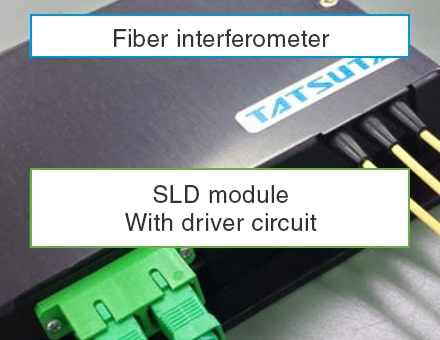

SLD integrated SD-OCT unit

SLD integrated SD-OCT unit

2.光程匹配

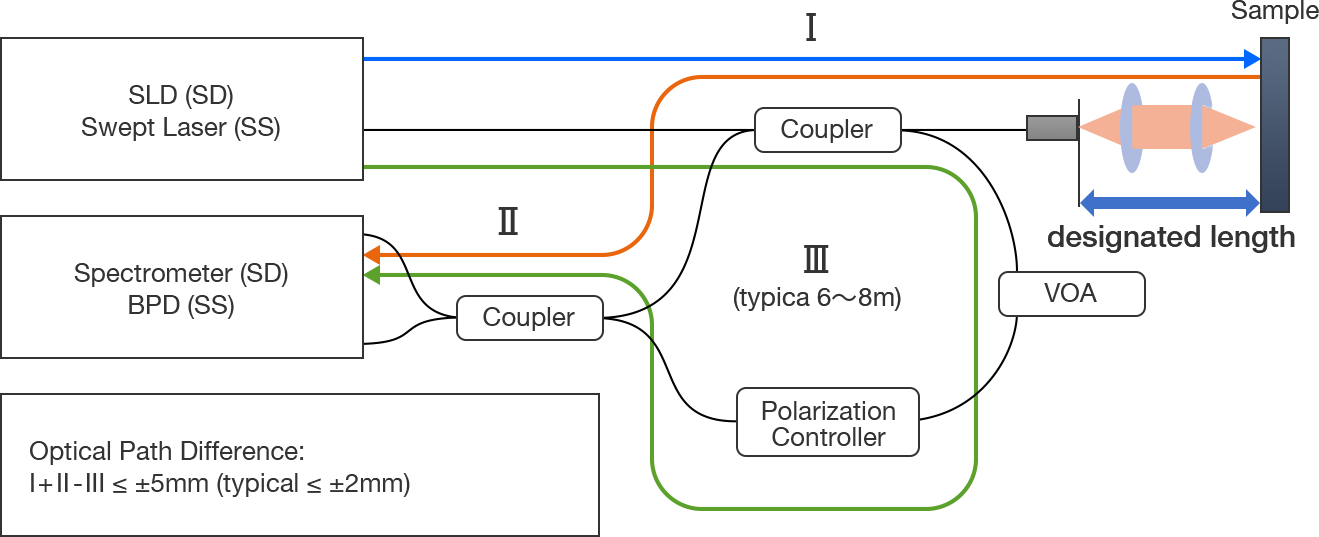

用于OCT的光源的相干长度普遍较短,为了获取干涉信号,需尽可能地让样品光路与参考光路的光程差保持一致。另一方面,在组合光纤元件构建干涉仪时,想要精准控制样品光路与参考光路的光程差非常困难。因此,通常就需要可变量相对较大的光程可变机构(延迟线)来调节光程,导致系统的大型化、高成本化,以及性能的不稳定性。本公司运用,通过各种类型的光纤干涉仪的设计・制造而获得的核心技术和光纤长度测量技术,控制住了光路长度差的偏差。由于解决了大型化等问题,获得了客户的高度评价。使用本公司的模组,只需对组装于样品光学系统或参考光学系统的可变距离较小的延迟线进行微调,即可轻松获取干涉信号。我们在OCT研究中构建了复杂的光纤干涉仪,如果您在光程调节上遇到困难、或在产品批量生产工序的光程调节上遇到问题,请务必联系本公司。

光程匹配
3.偏振态稳定的重要性

如果考虑到OCT灵敏度的稳定性,让因环境温度变化产生的偏振态(SOP: State of Polarization)处于稳定非常重要。其他公司的光纤耦合器产品在遇到温度变化时,SOP会发生巨大变化,导致OCT的灵敏度出现波动。因此本公司,开发了高度可靠的光前耦合器,可以控制OCT应用中温度变化的SOP波动。

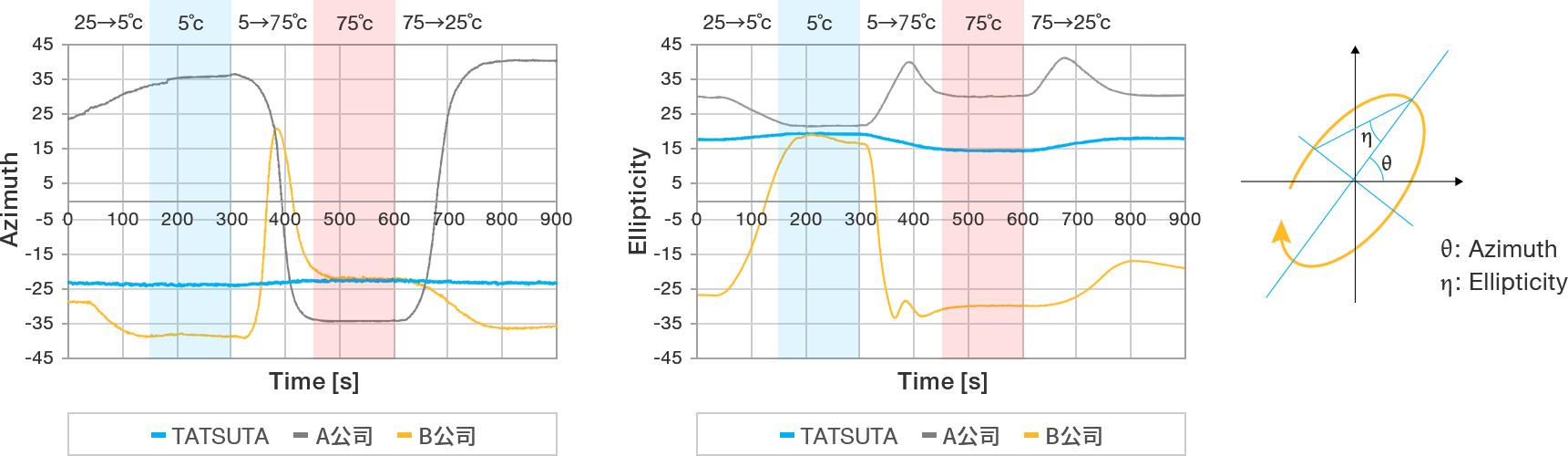

下图展示了在5~75℃的温度变化中,偏振态随时间的变化。温度变化的SOP波动可大幅控制,能发现它非常稳定。目前,已有众多OCT的研发、制造企业及大学采用本公司的该光纤耦合器,其成果也已被报告(引用文献1)。 *引用文献1:Shinnosuke Azuma, Yoshiaki Yasuno et al. Clinical multi-functional OCT for retinal imaging Biomedical Optics Express (2019)

偏光状態が安定していることの重要性

高端定制事例

1.SD (Spectral Domain)-OCT System构成示例
  • 马赫曾德干涉仪
    马赫曾德干涉仪

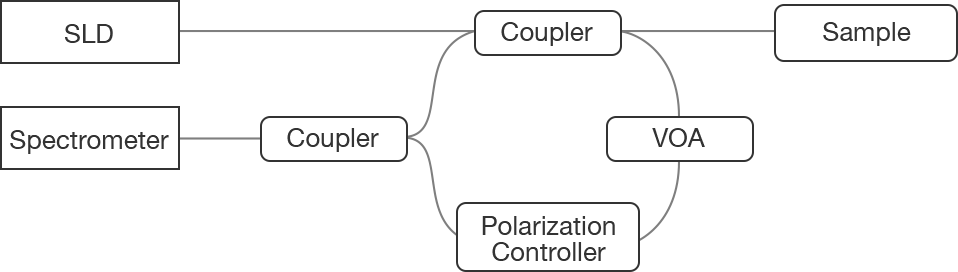

  • 迈克耳逊干涉仪
    迈克耳逊干涉仪

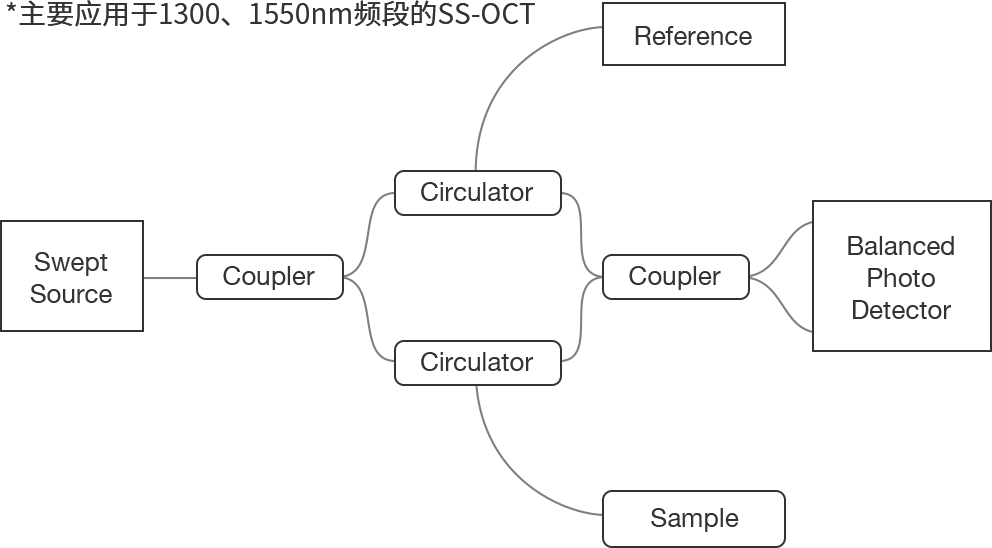

2.SS(Swept Source)-OCT System

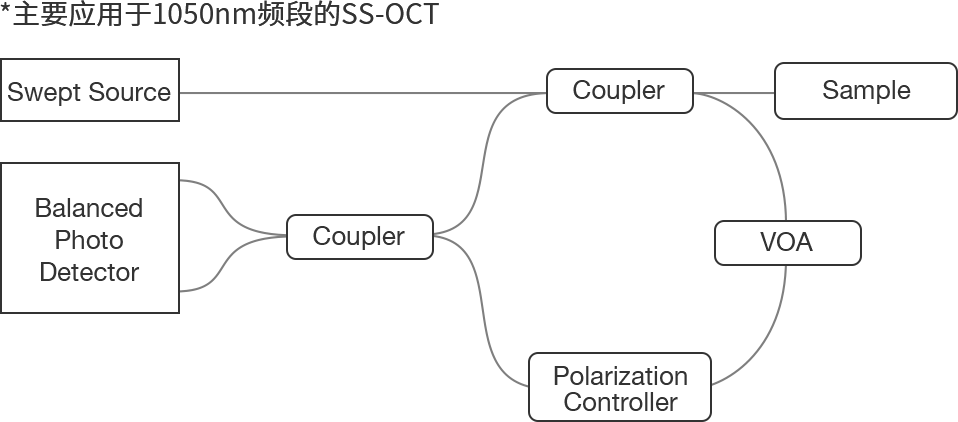

  • 马赫曾德干涉仪
    马赫曾德干涉仪
  • 迈克耳逊干涉仪
    迈克耳逊干涉仪
3.Custom Module For SS-OCT System

正在开发高性能SS-OCT的厂家,或已将SS-OCT产品化、且对目前的性能不满意的厂家,如符合以下项目,请务必联系本公司。

  1. 使用的是未内置k-Clock的SS光源
  2. 对SS光源内置的k-Clock性能不满意
  3. 对光源输出的电触发信号的稳定性不满意(详细使用事例请参阅引用文献2)
    如使用光源输出的电触发信号处理获取OCT信号的时机,则无法与光源的扫描波长同步,在获取OCT信号时将出现偏差。通过使用仅反射设定波长的光学设备FBG (Fiber Bragg Grating),即可生成与光源的扫描波长完全同步的触发信号。

*引用文献2: Satoshi Sugiyama, Yoshiaki Yasuno, et al. Birefringence imaging of posterior eye by multi-functional Jones matrix optical coherence tomography Biomedical Optics Express (2015)

SS-OCT用定制模组的构成示例
SS-OCT用定制模组的构成示例

相关零部件

使用OCT应对红外波长范围的光纤耦合器、FBG、光纤准直器、VOA、环行器一应俱全。

中心波长 品目 用途 规格
840nm ±40nm OCT用耦合器 SPEC SHEET916KB
1050nm ±50nm OCT用耦合器 SPEC SHEET910KB
1310nm ±60nm OCT用耦合器 SPEC SHEET927KB
1550nm ±60nm OCT用耦合器 SPEC SHEET779KB
1700nm ±60nm OCT用耦合器 SPEC SHEET924KB
1050/550nm - OCT用WDM耦合器 SPEC SHEET622KB
1300/660nm - OCT用WDM耦合器 SPEC SHEET625KB
1310nm - OCT用环行器 SPEC SHEET703KB
1550nm - OCT用环行器 SPEC SHEET703KB
840nm - OCT用VOA SPEC SHEET599KB
1050nm - OCT用VOA SPEC SHEET599KB
1310nm - OCT用VOA SPEC SHEET599KB
790~910nm - OCT用触发信号FBG SPEC SHEET526KB
980~1120nm - OCT用触发信号FBG SPEC SHEET526KB
1260~1750nm - OCT用触发信号FBG SPEC SHEET517KB
