漏水检测传感器
对漏水检测性能有大幅影响的传感器因对周边的环境变化拥有出色的应对能力，且具备优异的灵活性，目前主要应用于大厦、数据中心及医院等场所。随着社会正式进入大数据时代，水冷作为服务器的散热措施正在不断发展，在此情况下，包括组装用途等在内的漏水检测传感器使用用途正在不断扩大。丰富多彩的产品阵容可应对客户的各种需求。
产品特点
- 适用于综合防灾监控系统的检测器。设置了控制输出接点，可通过多个检测器进行集中管理。
- 单个传感器即可大范围监控。该传感器是所有部位均可确切检测漏水的线形传感器，也不会因湿气误启动。此外，还可检测纯水和酸碱溶液。
- 具备断线检测功能。万一传感器发生断线也可迅速检测到，并通过蜂鸣器与指示灯进行通知。
- 安装简单安全，易于保养。传感器电压为AC12.5V以下的弱电回路，因此非常安全。传感器的可挠性优异，易于使用，也可直接安装于金属上。
施工示例
-

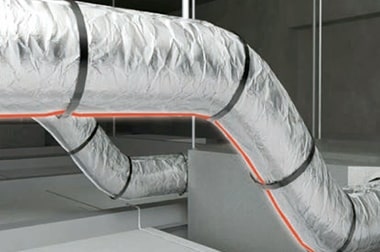

在配管上安装传感器 -
在机器周围安装传感器 -

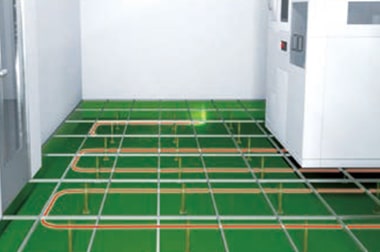

在高架地板下安装传感器
资料下载
产品详细信息

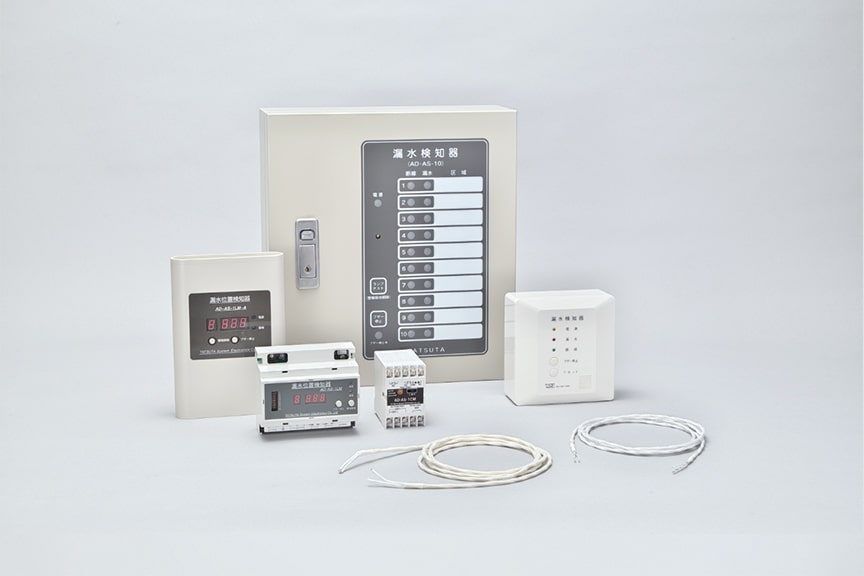

检测器一览
标准型
-

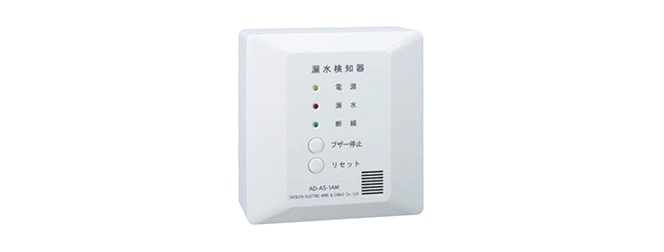

壁挂式 - 单回路用 AD-AS-1AM
- 检测回路数为单回路的检测器，漏水、断线警报将通过指示灯（LED）显示，蜂鸣器鸣叫通知。（可引出控制输出接点。）
-

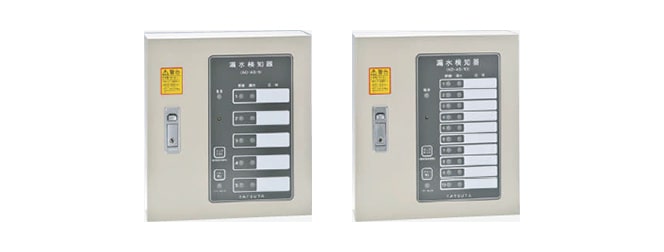

壁挂式 - 多回路用 AD-AS-5DRM、AD-AS-10DRM
- 检测回路数为5或10个为标准配置。任何异常警报均通过漏水、断线指示灯（LED）及蜂鸣器执行，可一并或按各回路引出控制输出接点。
-

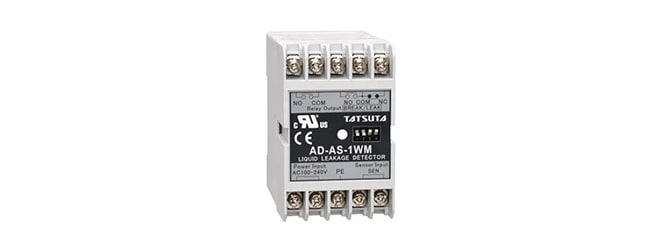

组装用 - 单回路用 AD-AS-1WM
- 组装用，安装于控制盘内的DIN导轨。附带断线检测功能。
-
组装用 - 单回路高灵敏度用 AD-AS-1C-SR
- 用于组装至控制盘内的DIN导轨或机器中的高灵敏度检测器。可检测高电阻液体（纯水、试剂等）。
-

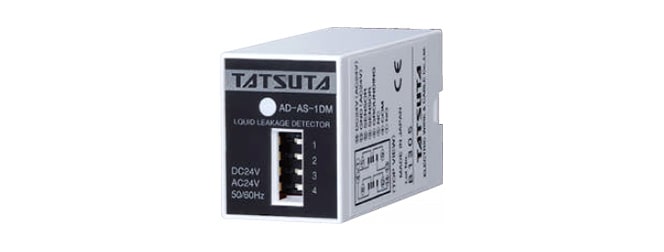

组装用 - 单回路用 AD-AS-1DM
- 组装用，安装于控制盘内的DIN导轨。 采用AC/DC电源。
位置检测型
-
壁挂式 - 漏水位置检测型单回路用

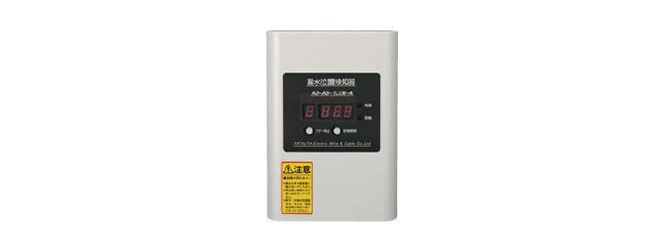

AD-AS-1LCM-A（AC电源型模拟输出） - 通过与专用传感器组合，可数字显示漏水位置。
- 漏水位置检测型单回路用
-
组装用 - 漏水位置检测型单回路用

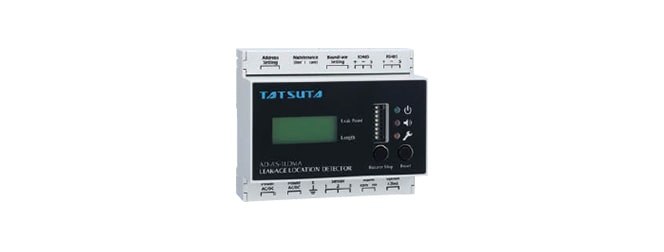

AD-AS-1LDMA（AC/DC电源兼用） - 通过与专用传感器组合，可数字显示漏水位置。
- 漏水位置检测型单回路用
检测器规格
单回路用
| 规格 / 型号 | 单回路用 | |||
|---|---|---|---|---|
| AD-AS-1AM | AD-AS-1WM | AD-AS-1DM | AD-AS-1C-SR | |
| 产品照片 |
|
|
|
|
| 传感器回路数 | 1 | |||
| 电源电压 | AC100V～240V | AC24V、DC24V | AC100V、AC200V | |
| 频率 | 50/60Hz | |||
| 传感器外加电压 | AC2.8V以下 | AC5.3V以下 | AC5.3V以下 | AC2.8V以下 |
| 漏水警报 | 红色LED指示灯闪烁 / 蜂鸣器鸣叫 | 橙色LED闪烁 | ||
| 断线警报 | 红色LED指示灯闪烁 / 蜂鸣器鸣叫 | 橙色LED闪烁 | ||
| 控制输出接点额定负载（阻性负载） | AC250V 6.0A、DC24V 6.0A | AC125V 0.4A、DC30V 2.0A | ||
| 耗电 | 4.5VA以下 | 2VA以下 | 3VA以下 | 2VA以下 |
| 灵敏度调整 | 有 | |||
| 检查功能 | 有 | — | ||
| 外形尺寸（mm） | W120×H124×D55 | W45×H72×D75 | W22×H76×D87 | W45×H72×D67 |
| 重量（kg） | 约0.3 | 约0.12 | 约0.08 | 约0.18 |
| 外壳颜色 | 象牙白色 | 灰色 | ||
多回路用、漏水位置检测器
| 规格 / 型号 | 多回路用 | 漏水位置检测型 | ||
|---|---|---|---|---|
| AD-AS-5DRM | AD-AS-10DRM | AD-AS-1LCM-A | AD-AS-1LDMA | |
| 产品照片 |
|
|
|
|
| 传感器回路数 | 5 | 10 | 1 | |
| 电源电压 | AC100V～240V | AC100V～AC240V | AC24V、DC24V | |
| 频率 | 50/60Hz | |||
| 传感器外加电压 | AC5.5V以下 | AC5.5V以下 | AC12.5V以下 | |
| 漏水警报 | 红色LED指示灯闪烁 / 蜂鸣器鸣叫 | 红色LED指示灯点亮 / 蜂鸣器鸣叫 / 数字显示漏水位置 / 4-20mA模拟输出 |
||
| 断线警报 | 红色LED指示灯闪烁 / 蜂鸣器鸣叫 | 红色LED指示灯点亮 / 蜂鸣器鸣叫/ 显示‘_ _ _’ | ||
| 控制输出接点额定负载（阻性负载） | AC125V 0.4A、DC30V 2.0A | AC125V 0.4A、DC30V 2.0A | ||
| 耗电 | 12VA以下 | 20VA以下 | 5W以下 | 5W以下 |
| 灵敏度调整 | 有 | |||
| 检查功能 | 有 | — | ||
| 外形尺寸（mm） | W300×H330×D100 | W180×H125×D35 | W106×H96×D57 | |
| 重量（kg） | 约5.5 | 约0.3 | 约0.25 | |
| 外壳颜色 | 浅米色（5Y7/1） | 灰色 | ||
传感器一览
标准型
-

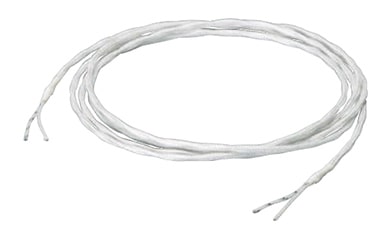

非变色型AD-S传感器线形传感器，微量的导电性液体泄漏也可检测到。
-

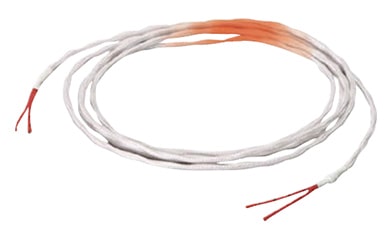

变色复原型AD-RS传感器吸水部分变为红色，干燥后复原（白色）。
-

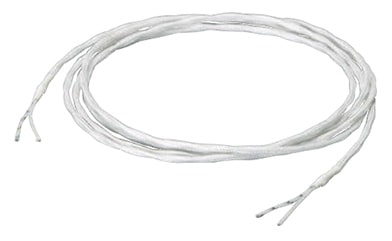

变色型AD-HS传感器吸水后传感器表面变为红色。干燥后也仍为红色。
-

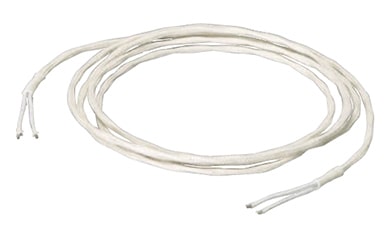

耐热难燃型FR-AD传感器使用难燃纤维，具有最高120℃的耐热性。
-

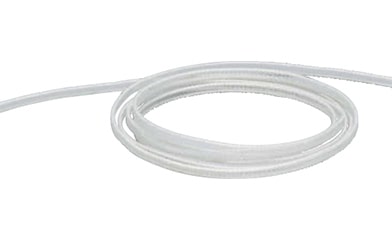

扁平型AD-FH传感器扁平型传感器。耐结露，耐潮性、复原性优异。
-

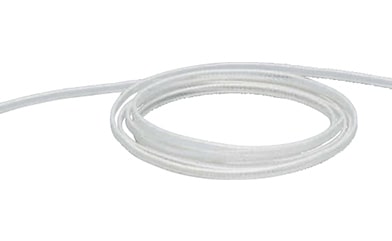

耐化学型AD-FH-S传感器使用了SUS电极，耐久性优异的传感器。
-

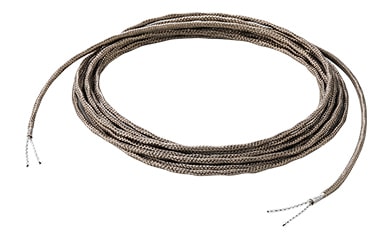

难燃型AD-BRS传感器符合难燃标准NFPA262（原UL910）的难燃型传感器。同时具备优异的耐化学性。
-

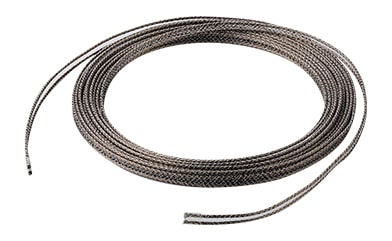

难燃扁平型AD-BFS传感器符合难燃标准NFPA262（原UL910）的难燃型的扁平型传感器。同时具备优异的耐化学性。
-

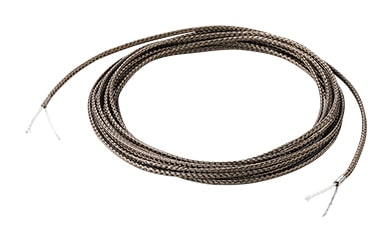

难燃细直径型AD-BRS-S传感器符合难燃标准NFPA262（原UL910）的难燃型的细直径型传感器。
-
点型AD-S传感器安装于易积水位置。置地型传感器。
-

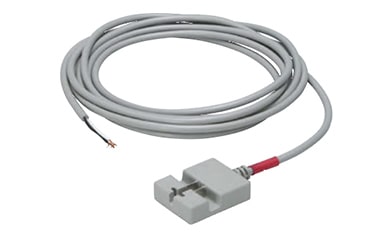

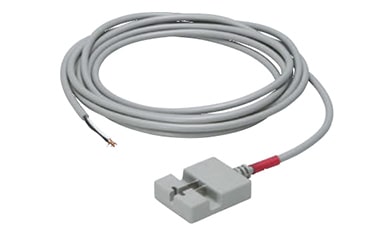

点型AD-PA-R安装于易积水位置。置地型传感器。
*内置断线检测端子功能 -

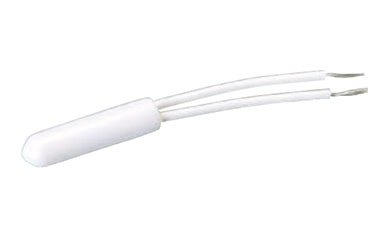

断线检测端子ZT-2传感器的现场施工用端子。
-

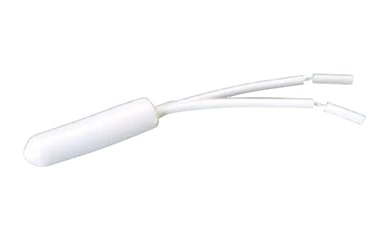

高灵敏度检测器用断线检测端子ZT-SR高灵敏度型专用的端子。
位置检测型
-

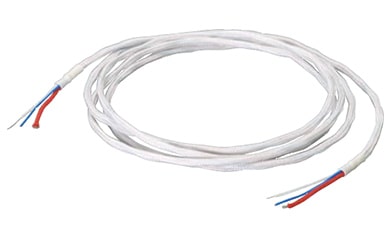

位置检测型AD-LS传感器漏水位置检测型专用传感器。
-

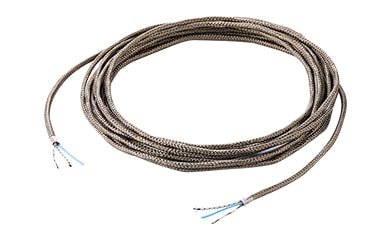

难燃位置检测型AD-BRL传感器符合难燃标准NFPA262（原UL910）的难燃型的位置检测专用传感器。同时具备优异的耐化学性。
-

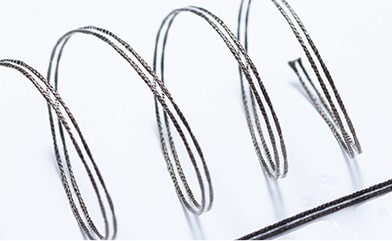

难燃位置检测扁平型AD-BFL传感器符合难燃标准NFPA262（原UL910）的难燃型的位置检测专用扁平型传感器。同时具备优异的耐化学性。
-

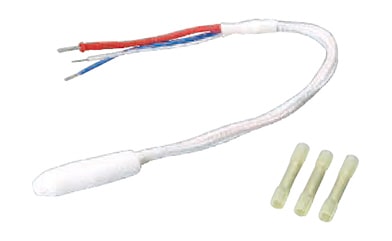

位置检测用断线检测端子ZT-L2漏水位置检测型专用的现场施工用端子。
传感器固定件
-

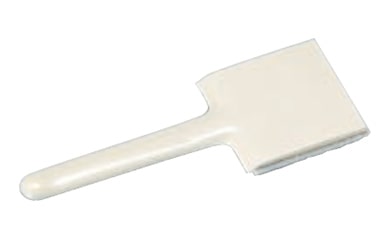

粘合固定器（粘接胶带型）CA-14用于固定传感器配线，粘合固定器附带粘接胶带。
-

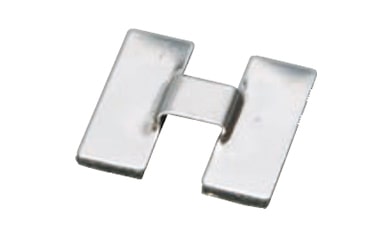

粘合固定器（桥型）SP-1SF桥型粘合固定器。附带粘接胶带。
-

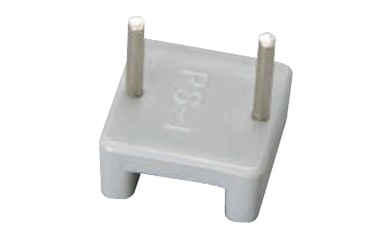

钉线卡（附带混凝土钉）PS-1钉线卡附带混凝土钉。
*积水制造
传感器规格
| 规格 / 型号 | AD-S传感器 | AD-RS传感器 | AD-HS传感器 | FR-AD传感器 |
|---|---|---|---|---|
| 产品照片 |
|
|
|
|
| 电极内层 | 电极1：0.3mm2的镀锡软铜线上套塑料单线编织层 | 电极1：0.75mm2的镀锡软铜线 上套玻璃纤维编织层 |
||
| 电极2：0.3mm2的镀锡软铜线上套塑料单线编织层 | 电极2：0.75mm2的镀锡软铜线 上套玻璃纤维编织层 |
|||
| ̶̶ | 内含红色变色线 | ̶̶ | ||
| 外层 | 塑料线编织层 | 难燃性纤维（芳纶纤维）编织层 | ||
| 外径 | 约Φ4m | 约Φ5mm | ||
| 引线 | ̶̶ | |||
| 检测灵敏度 | 3ml以下…水滴以每秒1滴（0.05ml）滴下时※1 | |||
*1 本公司出厂设置
| 规格 / 型号 | AD-FH传感器 | AD-FH-S传感器 | AD-PA传感器 | AD-LS传感器 | |
|---|---|---|---|---|---|
| 产品照片 |
|
|
|
|
|
| 电极内层 | 电极1 | 0.3mm2的镀锡软铜线上套 塑料单线编织层 |
0.33mm2的SUS316上套 塑料单线编织层 |
不锈钢板（1mm） | 0.3mm2的镀锡软铜线上套 塑料单线编织层 |
| 电极2 | 0.3mm2的镀锡软铜线上套 塑料单线编织层 |
0.33mm2的SUS316上套 塑料单线编织层 |
不锈钢板（1mm） | 0.3mm2的镀锡软铜线上套 塑料单线编织层 |
|
| 电极3 | ̶̶ | Φ0.4的电阻线上套 塑料单线编织层 |
|||
| 外层 | 塑料线编织层 | 软质PVC树脂模 | 塑料线编织层 | ||
| 外径 | 约6.5mm×约2.0mm | 约40mm×50mm×14mm | 约Φ3.5mm | ||
| 引线 | ̶̶ | MF-VCTF0.5mm23.5m | ̶̶ | ||
| 检测灵敏度 | 传感器感应漏水长度…60mm~90mm（参考水量：14～18ml） | 水位10mm以上 | 3ml以下…水滴以 每秒1滴（0.05ml）滴下时 |
||
| 规格 / 型号 | AD-BRS传感器 | AD-BFS传感器 | AD-BRS-S传感器 | AD-BRL传感器 | AD-BFL传感器 | |
|---|---|---|---|---|---|---|
| 产品照片 |
|
|
|
|
|
|
| 电极内层 | 电极1 | 0.33mm2的镀锡软铜线上套包覆导电ETFE的PPS单丝（0.25mm）编织层 | 0.33mm2的镀锡软铜线上套包覆导电性ETFE（黑色）的玄武岩纤维编织层 | 0.33mm2的镀锡软铜绞合线 | 0.33mm2的镀锡软铜线上套包覆导电性ETFE（黑色）的PPS单丝（Φ0.2mm）编织层 |
①与②的绞合线上套 玄武岩纤维编织层 0.33mm2的镀锡软铜线上包覆导电ETFE（黑色） Φ0.51mm的镀锡软铜线和ETFE绝缘电线（黄色） |
| 电极2 | 0.33mm2的镀锡软铜线上套包覆导电ETFE的PPS单丝（0.25mm）编织层 | 0.33mm2的镀锡软铜线上套包覆导电性ETFE（黑色）的玄武岩纤维编织层 | 0.33mm2的镀锡软铜绞合线上套PPS单丝（0.25mm）编织层 | FEP线 |
③与④的绞合线上套 玄武岩纤维编织层 Φ0.40mm的电阻线包覆导电ETFE（黑色） 0.5mm2的镀锡软铜线和FEP绝缘电线（蓝色） |
|
| 电极3 | ̶̶ | Φ0.40mm的电阻线上套包覆导电性ETFE（黑色）的PPS单丝（Φ0.25mm）编织层 | ̶̶ | |||
| 外层 | 玄武岩纤维编织层 | ETFE单丝 | 玄武岩纤维编织层 | 玄武岩纤维编织层 | ETFE单丝 | |
| 外径 | 约Φ4mm | 约6.5mm×约2.2mm | 约Φ2.7mm | 约Φ4mm | 约6.5mm×约2.2mm | |
| 引线 | ̶̶ | |||||
| 检测灵敏度 | 3.0ml以下 | 浸润长度100mm以下 | 3.0ml以下 | 浸润长度100mm以下 | ||

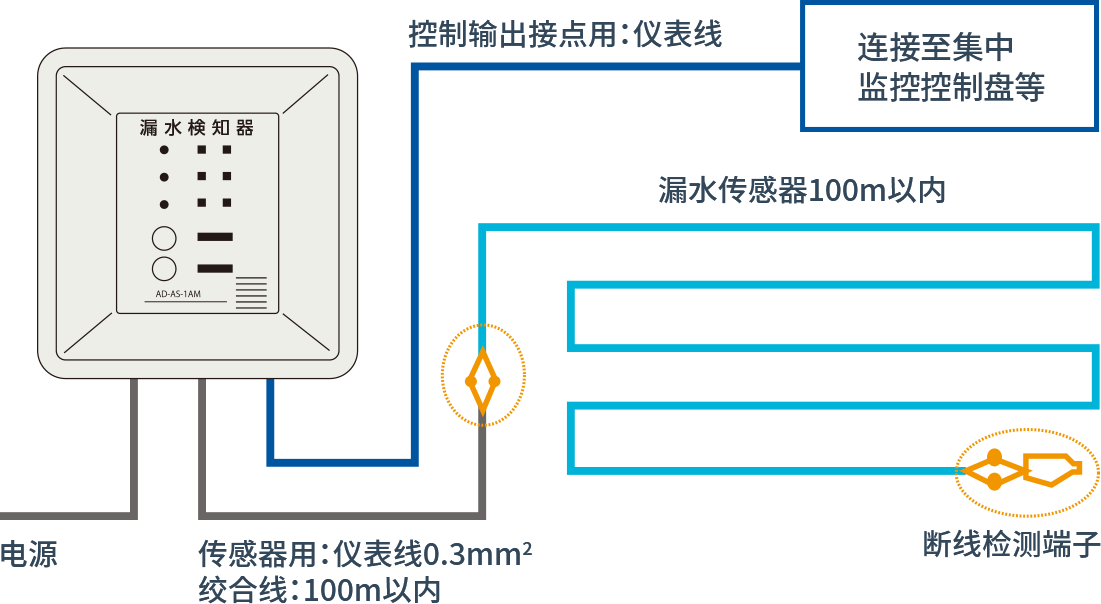

系统构成示例

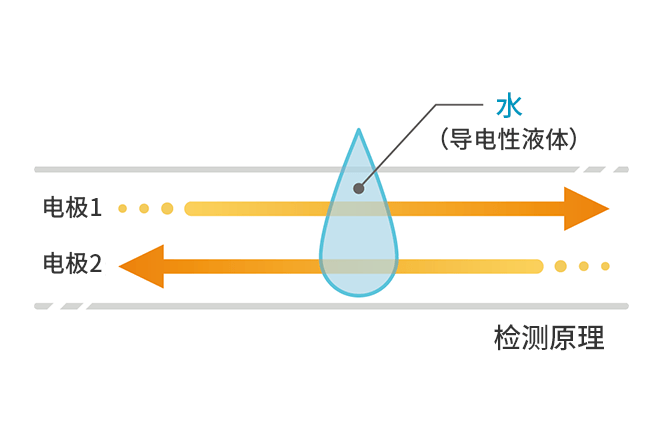

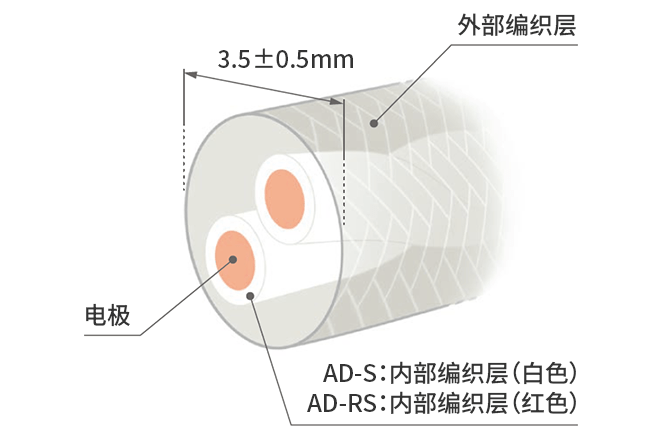

检测原理
在电极1与2之间形成以水（导电性液体）为介质的导电路径，电阻值下降，据此检测到液体泄漏。
特点
运用电缆厂家的经验知识制成的安全、放心的传感器
该传感器是所有部位均可确切检测漏水的线形传感器，也不会因湿气误启动。此外，还可检测纯水和酸碱溶液。
- 优异的环境特性 采用双层结构，在高温高湿的环境（60℃95%RH）中也可正常运转。
- 微量检测（3ml以下：本公司标准灵敏度） 通过外部编织层的吸收特性确切捕捉漏水。
优异的易施工性
传感器采用柔软性材质制成，易于安装，便于施工。此外，传感器电压为AC12.5V以下的弱电回路，因此非常安全。
- 施工示例 对施工场所无要求，配管、地板、墙壁、天花板等位置均可施工，无检测死角，可构建细致入微的检测网。
-
在配管上安装传感器 -
在机器周围安装传感器 -

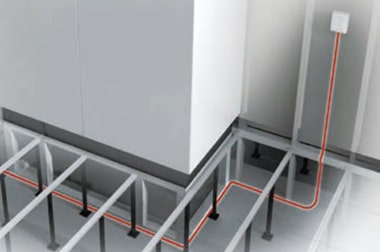

在高架地板下安装传感器
易于确定漏水位置
- 位置检测型 检测器以m为单位数字显示传感器检测出的漏水位置。还可输出位置数据。

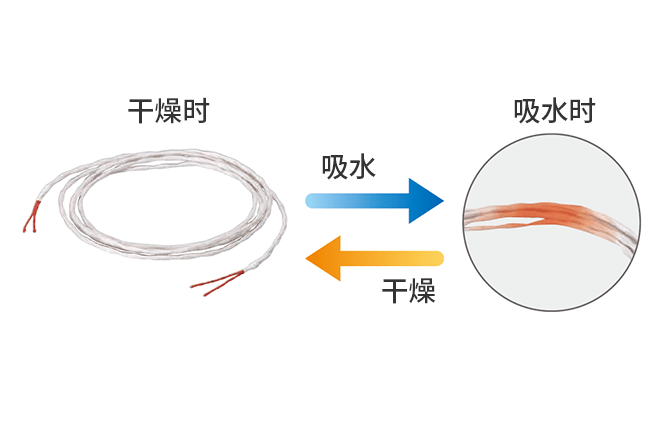

- 传感器变红 （拓自达的原创功能） 传感器的吸水部位将变红，因此通过目视即可立即发现漏水位置，迅速开展修复作业。
