OCT用干涉儀模組

OCT用干涉儀模組

活用OCT知識的干涉儀模組組裝技術 OCT(Optical Coherence Tomography:干涉光斷層掃描儀)是使用光干涉性原理來將測定物的斷層構造可視化的技術。因其可以透過照射近紅外線在無創、非接觸的情況下成像而被廣泛應用於醫療領域,尤其是在眼科領域已成為不可或缺的診斷設備。此外,OCT的應用範圍不僅限於眼科、心臟血管內科、皮膚科、肝膽腸胃科等醫療用途,還正積極為在再生醫學等生物領域和雷射焊接監控等工業領域的應用開展研究開發及產品化。

對OCT設備開發、產品化有興趣的廠商,
請與本公司聯絡
OCT的構築需要光學設計、電氣設計、機械設計、光纖干涉儀設計及製作技術、軟體設計(數據處理技術、圖像繪製及顯示)等多樣化技術。因此從零開始構築OCT,需要相當的時間、費用、勞力。本公司活用多年在OCT領域積累的技術與知識,與在OCT領域有實際成果的本公司合作企業一起,為OCT設備開發及產品化提供協助。
另外,正在量產OCT設備的廠商,如果現正遇到問題,或想降低成本,或正為降低成本煩惱,請務必與本公司聯絡。我們將以迄今為止積累的經驗知識,為您提供最佳解決方案。

產品詳細資訊

特徵

1.活用知識的組裝技術

本公司擁有各種可用於OCT中使用的840、1050、1310、1550及1700nm波段的光纖元件,可以將之組合,提供最適合客戶的OCT系統的光纖干涉儀模組。
還可提出包含SLD光源和光譜儀等檢測器的做為OCT單元的提案。

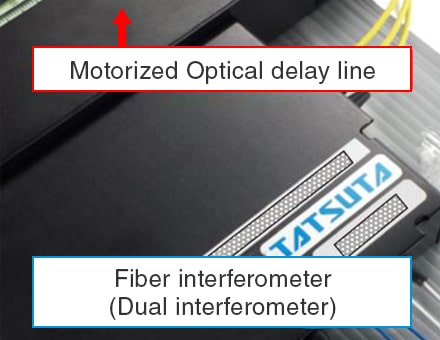

High-end SS-OCT module

High-end SS-OCT module

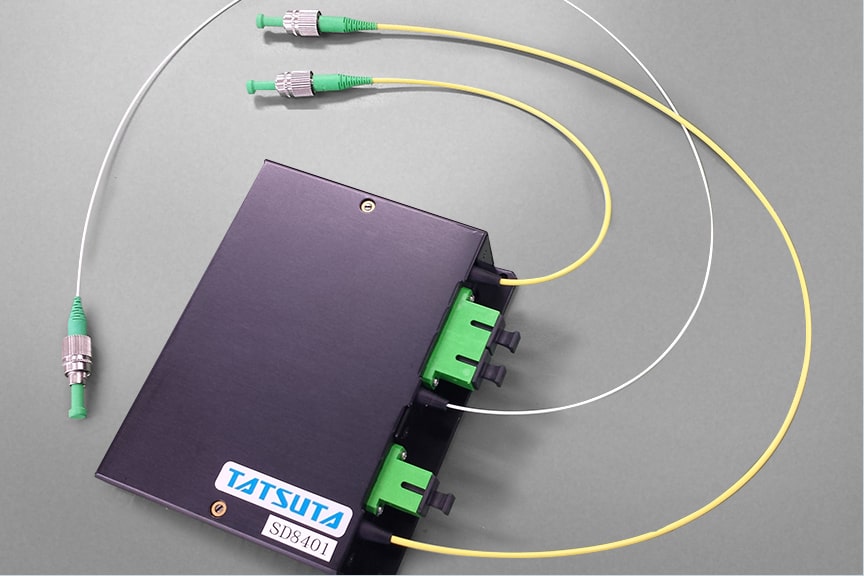

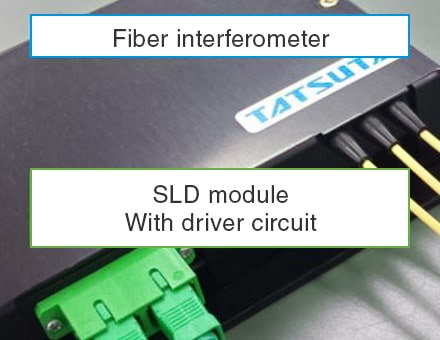

SLD integrated SD-OCT unit

SLD integrated SD-OCT unit

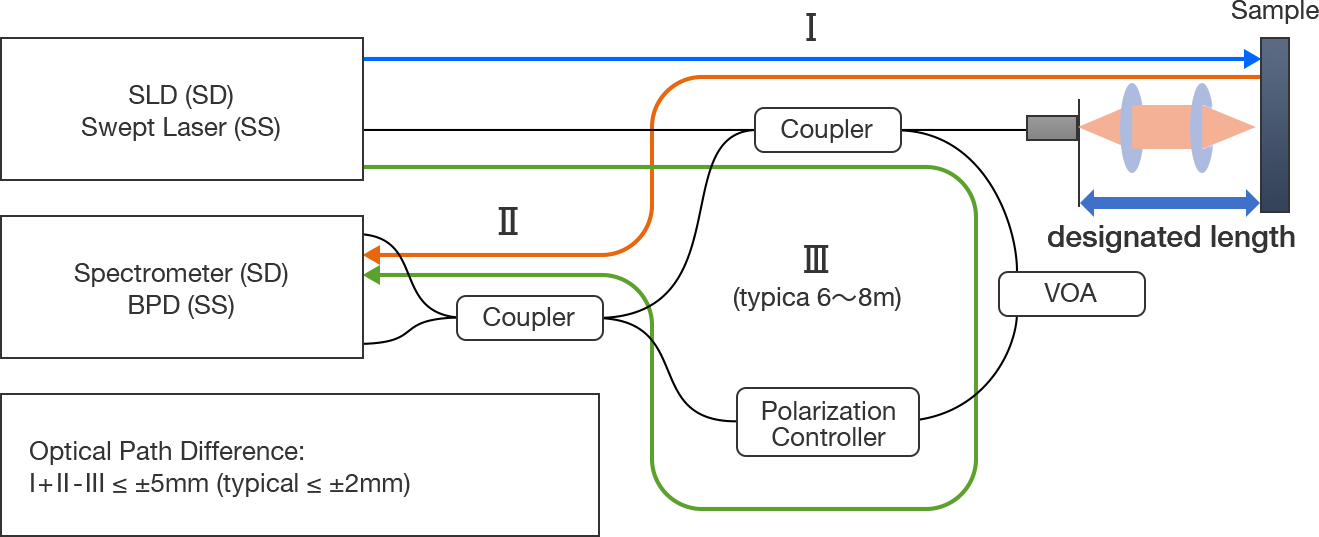

2.最高級別的光路長度匹配

用於OCT的光源一般相干長度較短,為了獲得干涉信號,需盡可能匹配樣品光路與參考光路的光路長度差。另一方面,透過組合光纖元件構築干涉儀時,要精確控制樣品光路與參考光路的光路長度差是非常困難的。因此,通常需要具有較大可變量的光路長度可變機構(延遲線)來調整光路長度,因而導致系統龐大、成本高、性能不穩定等狀況。本公司運用從各種光纖干涉儀的設計與製造中所得的經驗知識,及獨家光纖長度測量技術,提供將光路長度差誤差最大限度減少的干涉儀模組。解決了系統龐大等的問題,從而獲得客戶高度評價。使用本公司模組,僅需透過微調樣品光學系統或內置於參考光學系統中的小可變距離延遲線,即可輕鬆獲得干涉信號。我們憑藉最先進的OCT研究,構築了複雜的光纖干涉儀,若您苦於光路長度調整,或在量產製程中的光路長度調整遇到困難,請務必與本公司聯絡。

最高レベルの光路長マッチング
3.偏振狀態穩定的重要性

若考慮到OCT靈敏度的穩定性,讓因環境溫度變化的偏振狀態(SOP:State of Polarization)穩定很重要。他公司的光纖耦合器產品,在遇到溫度變化時SOP會產生顯著變化,因而存在OCT靈敏度波動問題。因此,本公司開發了一種用於OCT的高度可靠的獨家光纖耦合器,可將溫度變化引起的SOP波動抑製到極限。

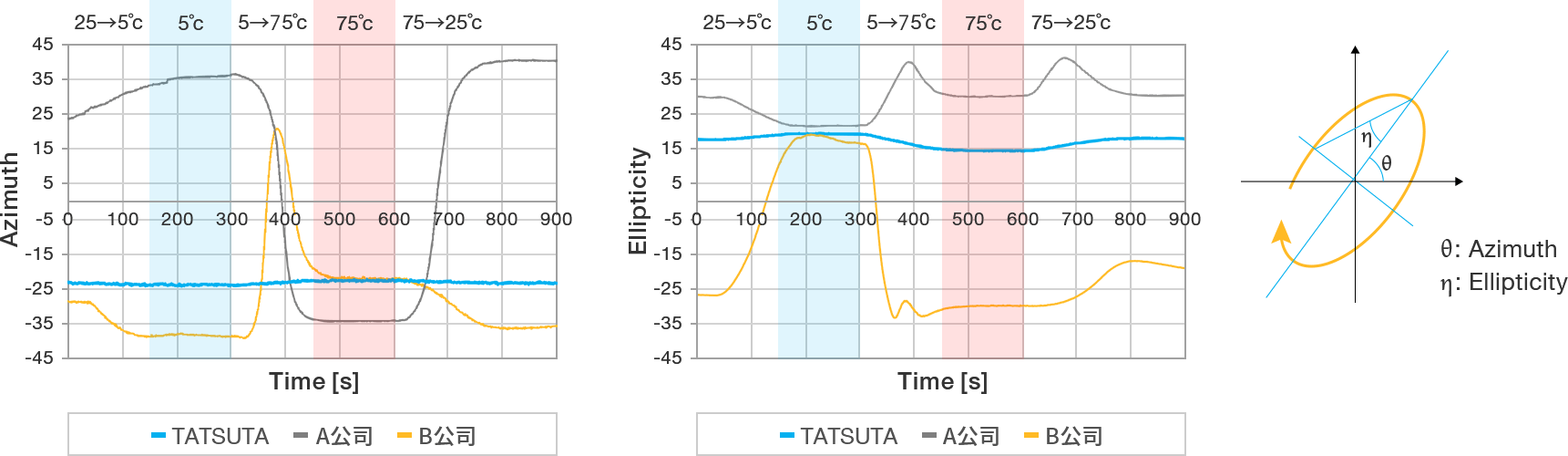

下圖顯示溫度在5~75℃之間變化時,偏振狀態隨時間的變化。可以看出,與他公司光纖耦合器相比,溫度變化引起的SOP波動被大大抑制,是極其穩定的。現在,該光纖耦合器已被多家從事OCT研發、製造的企業、大學採用,其成果也已被報告(參考文獻1)。 *參考文獻1: Shinnosuke Azuma,Yoshiaki Yasuno et al. Clinical multi-functional OCT for retinal imaging Biomedical Optics Express(2019)

偏振狀態穩定的重要性

高端訂製案例

1.SD(Spectral Domain)-OCT System構成示例

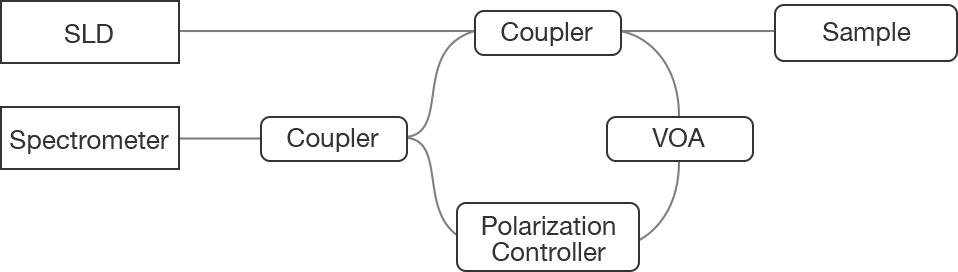

  • 馬赫-曾德爾干涉儀
    馬赫-曾德爾干涉儀

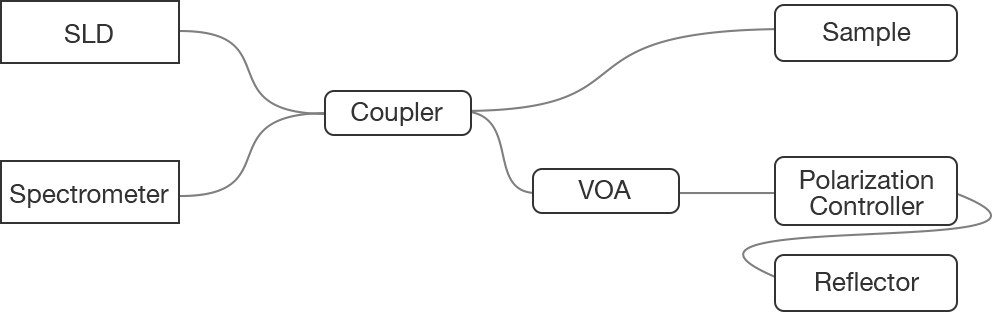

  • 邁克生干涉儀
    邁克生干涉儀

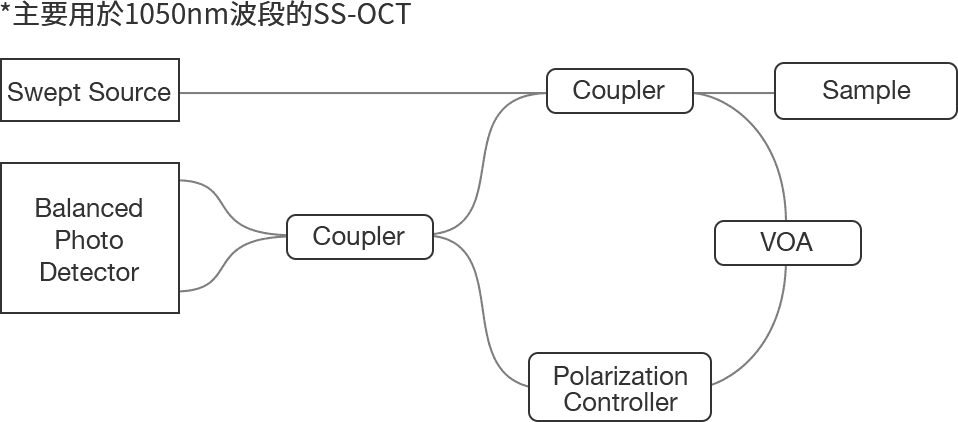

2.SS(Swept Source)-OCT System
  • 馬赫-曾德爾干涉儀
    馬赫-曾德爾干涉儀

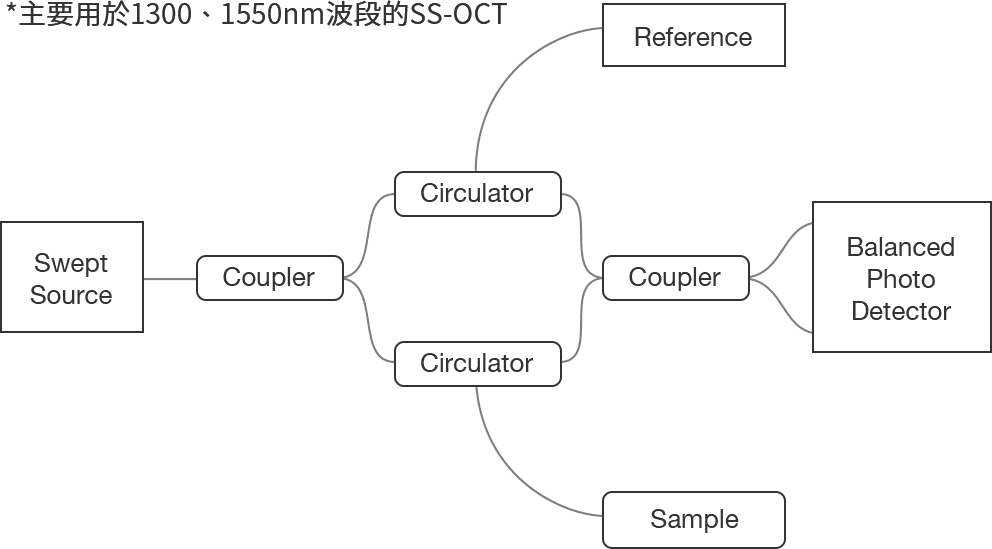

  • 邁克生干涉儀
    邁克生干涉儀
3.Custom Module For SS-OCT System

正在開發高性能SS-OCT的廠商,或者已將SS-OCT產品化,但對當前性能不滿意的廠商,若符合以下狀況,請務必與本公司連絡。

  1. 使用沒有內建k-Clock的SS光源
  2. 對內建SS光源的k-Clock性能感到不滿意
  3. 對光源輸出的電觸發信號的穩定性不滿意(詳細使用案例請參閱參考文獻2)
    如取得OCT信號的時機是透過光源輸出的電觸發信號進行處理的,那就不會與光源的掃描波長同步,在取得OCT信號時會即出現偏差。透過使用僅反射設定波長的光學元件FBG(Fiber Bragg Grating),即可產生與光源的掃描波長完全同步的觸發信號。

*參考文獻2: Satoshi Sugiyama , Yoshiaki Yasuno,et al. Birefringence imaging of posterior eye by multi-functional Jones matrix optical coherence tomography Biomedical Optics Express(2015)

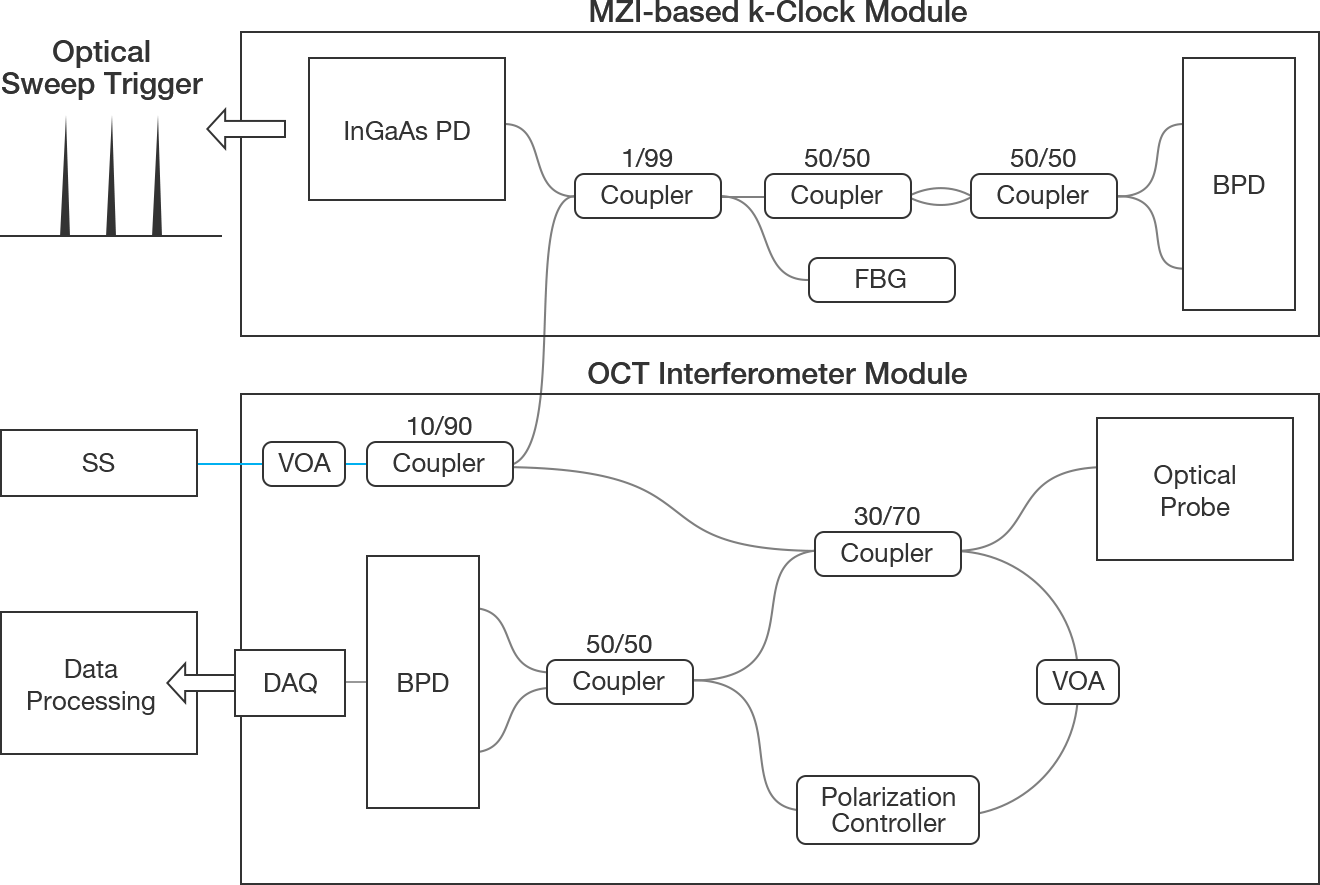

SS-OCT用訂製模組構成示例
SS-OCT用訂製模組構成示例

相關零部件

提供最適合OCT的應對紅外波長范圍的光纖耦合器、FBG、光纖準直儀、VOA、環行器。

中心波長 產品名稱 用途 規格
840nm ±40nm OCT用耦合器 SPEC SHEET916KB
1050nm ±50nm OCT用耦合器 SPEC SHEET910KB
1310nm ±60nm OCT用耦合器 SPEC SHEET927KB
1550nm ±60nm OCT用耦合器 SPEC SHEET779KB
1700nm ±60nm OCT用耦合器 SPEC SHEET924KB
1050/550nm - OCT用WDM耦合器 SPEC SHEET622KB
1300/660nm - OCT用WDM耦合器 SPEC SHEET625KB
1310nm - OCT用環行器 SPEC SHEET703KB
1550nm - OCT用環行器 SPEC SHEET703KB
840nm - OCT用VOA SPEC SHEET599KB
1050nm - OCT用VOA SPEC SHEET599KB
1310nm - OCT用VOA SPEC SHEET599KB
790~ 910nm - OCT用觸發器FBG SPEC SHEET526KB
980~1120nm - OCT用觸發器FBG SPEC SHEET526KB
1260~1750nm - OCT用觸發器FBG SPEC SHEET517KB
